IDS-Servorahmen für X10, X10 Mini, X-911, X-612 mit Alu-Schubstangen
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Die Preise gelten für Lieferungen nach Deutschland. Der Verkauf in Länder der EU ist uns "Dank" der EU-Steuer- und Entsorgungsverordnungen zu aufwändig.
🚚 sofort versandfertig, Lieferzeit 1-4 Tage *
- Artikel-Nr.: MW-7041

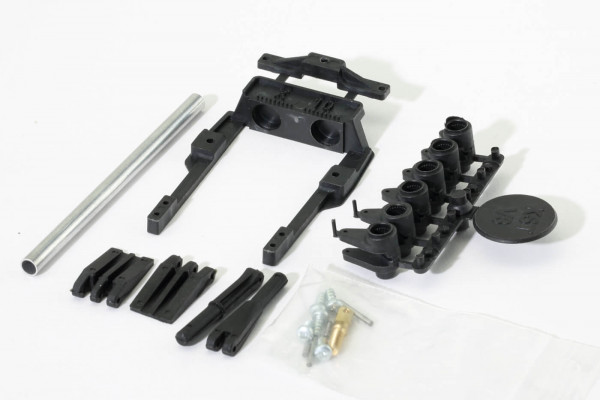

1 Stück IDS-Servorahmen mit Gegenlager, passend für KST X10, X10 Mini, X-911, X-612. Nicht geeignet für MKS-Servos. Der Servorahmen hat eine geringe Bauhöhe und gute Passgenauigkeit. Der Rahmen wird auf der Tragflächen-Oberschale fest verklebt, das Servo kann somit durch Lösen der Schrauben einfach ein- und ausgebaut werden. Der Servorahmen ist für "links" und "rechts" geeignet. Das Servo wird vor dem Einkleben im Servorahmen befestigt. Beim Einkleben des Servorahmens muss dass Servo im Rahmen montiert sein, um ein Verbiegen des Rahmens auszuschließen. Eine vorherige Behandlung des Servos mit Trennwachs empfiehlt sich. Der Rahmen muss unterseitig angeschliffen werden für eine gute Kleberhaftung.
Das Alu-Röhrchen wird auf die benötigte Länge gekürzt, und mit den Anlenkteilen aus Kunststoff verklebt. Wichtig ist hierbei: Alu oxidiert extrem schnell, wodurch der Kleber ohne fachgerechte Vorbereitung nicht gut am Alu gut haftet.
Tipp Verklebung der Alu-Röhrchen:
1. Das Röhrchen von innen entfetten mit Verdünnung oder Alkohol.
2. Dann das Röhchen von innen anschleifen. Wichtig: erst entfetten - dann anschleifen!
3. Den Kleber binnen einer Minute nach dem Anschleifen auf das Alu auftragen, sinnvollerweise dafür "Uhu Plus Endfest 300" o.ä. Kleber verwenden. Bitte auch die Kunststoff-Teile anschleifen.
Das "IDS" - Integrated Drive System ist ein einfach zu montierendes System, welches eine komplett innenliegende Anlenkung und eine hohe Präzision ermöglicht. Spezielle Servoarme, eine längenveränderbare Schubstange und ein weiteres Kunststoffteil, welches im Ruder eingeklebt wird stellen die Verbindung zwischen Servo und Ruderklappe her. Zum Lieferumfang gehören sechs Servoarme (je Rahmen) mit unterschiedlichem Drehpunktabstand, wordurch das "IDS" in fast jedem Modell einsetzbar ist. Vorteil des Systems: sehr spielfreie Anlenkungen, die weder auf der Tragflächenunterseite, noch auf der Tragflächenoberseite herausschauen.
Außenabmessung Rahmen: 58 x 47 x 10,5 mm
Hinweis: sollte irgendeine Bohrung nicht 100 % durchgängig sein bitte im passenden Durchmesser nachbohren. Das kommt vereinzelt bei den Schubstangen oder Servoarmen vor. Erst dann die Achse einschieben.
Schraubendreher: Pozidriv PZ0 für die Verschraubung der Brücke und Pozidriv PZ1 für die Verschraubung der Servos.
Ein Kreuzschlitzschraubendreher mit Pozidriv (PZ) passt.
Phillips (PH) dagegen wackelt und vernudelt die Schraube.
Bildquelle: Wikipedia
Video von Julian Benz:
- IDS-Servorahmen für KST X10, X10 Mini, X-911, X-612 · günstig kaufen in Artur´s Modellbau-Shop
- Sicher zahlen mit Paypal
- PayPal-Express-Login direkt im Warenkorb
- Versand per DHL-Paket · Lieferung auch an DHL-Packstationen und DHL-Postfilialen
- Trusted Shops Käuferschutz
- Fachberatung
Der Hersteller Servorahmen GmbH aus 63303 Dreieich bietet eine große Auswahl an Servorahmen für viele gängige Servotypen. Die Servorahmen GmbH stellt Servorahmen, Servorahmen mit Gegenlagern und IDS-Servorahmen mit integriertem Gegenlager an.
