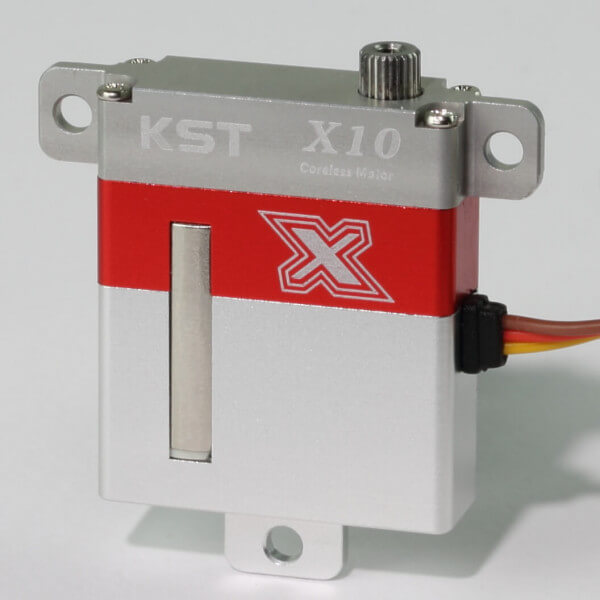

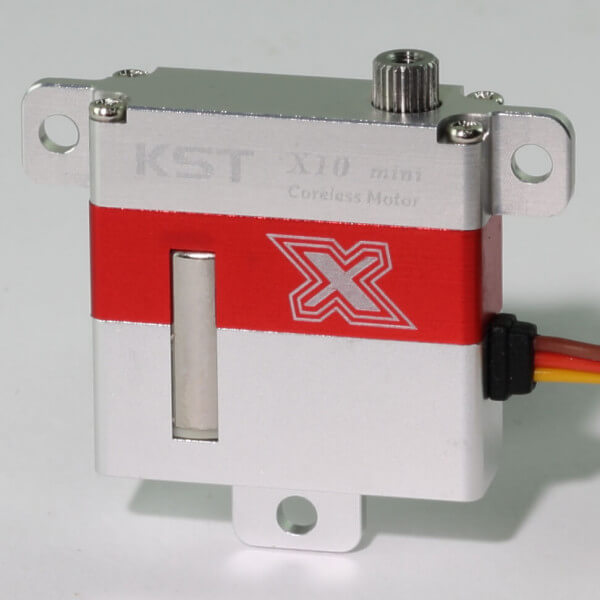

IDS-Servorahmen "Micro" für KST X10, X10 Mini, X-911, X-612 · mit Kunststoff-Schubstangen
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Die Preise gelten für Lieferungen nach Deutschland. Der Verkauf in Länder der EU ist uns "Dank" der EU-Steuer- und Entsorgungsverordnungen zu aufwändig.
🚚 sofort versandfertig, Lieferzeit 1-4 Tage *
- Artikel-Nr.: kst-ids-micro
IDS-Servorahmen "Micro" (einzeln) passend für KST X10, X10 Mini, X-911, X-612 - mit Gegenlager und Kunststoff-Schubstangen.
IDS Schubstange Micro, effektive Längen der Schubstangen: 45 mm, 48 mm, 50 mm, 53 mm, 55 mm, 58 mm. Querschnitt: 4 x 3,5 mm.
Der Servorahmen hat eine geringe Bauhöhe und gute Passgenauigkeit. Der Rahmen wird auf der Tragflächen-Oberschale fest verklebt, das Servo kann somit durch Lösen der Schrauben einfach ein- und ausgebaut werden. Der Servorahmen ist für "links" und "rechts" geeignet. Das Servo wird vor dem Einkleben im Servorahmen befestigt. Beim Einkleben des Servorahmens muss dass Servo im Rahmen montiert sein, um ein Verbiegen des Rahmens auszuschließen. Eine vorherige Behandlung des Servos mit Trennwachs empfiehlt sich. Der Rahmen muss unterseitig angeschliffen werden für eine gute Kleberhaftung.
Es liegen 6 Schubstangen mit Achsabstand (Mitte zu Mitte) von 45 mm bis 58 mm aus Kunststoff bei, mit deren Hilfe die Ruderanlenkung realisiert werden kann. In Verbindung mit den zum Lieferumfang gehörenden sechs Servoarmen mit unterschiedlichem Drehpunktabstand ist das "IDS" in fast jedem Modell einsetzbar.
Das "IDS" - Integrated Drive System ist ein einfach zu montierendes System, welches eine komplett innenliegende Anlenkung und eine hohe Präzision ermöglicht. Spezielle Servoarme, unterschiedliche lange Schubstangen und ein weiteres Kunststoffteil, welches im Ruder eingeklebt wird stellen die Verbindung zwischen Servo und Ruderklappe her. Vorteil des Systems: sehr spielfreie Anlenkungen, die weder auf der Tragflächenunterseite, noch auf der Tragflächenoberseite herausschauen.
Außenabmessung Rahmen: 58 x 47 x 10,5 mm
Breite der Schubstange am Servo: 3,5 mm; Bohrung 1,0 mm
Breite der Schubstange am Ruder: 4 mm; Bohrung 1,5 mm
Hinweis: sollte irgendeine Bohrung nicht 100 % durchgängig sein bitte im passenden Durchmesser nachbohren. Das kommt vereinzelt bei den Schubstangen oder Servoarmen vor. Erst dann die Achse einschieben.
Schraubendreher: Pozidriv PZ0 für die Verschraubung der Brücke und Pozidriv PZ1 für die Verschraubung der Servos.
Ein Kreuzschlitzschraubendreher mit Pozidriv (PZ) passt.
Phillips (PH) dagegen wackelt und vernudelt die Schraube.
Bildquelle: Wikipedia
Video von Julian Benz:
Video von Tadej Gostincar: Mibo Swift S1 2,50 m mit IDS und KST DS 225
